วิธีเดินไฟท่อขาวทำอย่างไร? พร้อมแนะนำอุปกรณ์ ขนาด และข้อควรรู้

ท่อเดินไฟสีขาวคืออะไร เหมาะกับงานแบบไหน?

ท่อเดินไฟสีขาว เป็นท่อพีวีซีแข็งที่ผลิตสำหรับร้อยสายไฟฟ้าหรือสายสื่อสาร มีน้ำหนักเบา ไม่เป็นสนิม และนิยมติดตั้งแบบเดินลอยบนผนังหรือใต้ฝ้า จึงเหมาะกับบ้าน ร้านค้า อาคาร และงานต่อเติมที่ต้องการตรวจสอบหรือซ่อมแซมได้สะดวก อย่างไรก็ตาม ควรเลือกท่อที่ระบุสำหรับงานไฟฟ้าโดยตรง พร้อมตรวจสอบมาตรฐาน ขนาด และข้อกำหนดของผู้ผลิต ไม่ควรเลือกใช้งานจากสีของท่อเพียงอย่างเดียว

อ่านบทความที่น่าสนใจ: เดินท่อประปาลอย เหมาะกับงานแบบไหน?

ข้อดีและข้อจำกัดของงานเดินท่อไฟสีขาว

งานเดินท่อไฟสีขาวเป็นรูปแบบการเดินสายไฟที่นิยมใช้กับงานเดินลอยภายในบ้าน อาคาร และงานต่อเติม เพราะติดตั้งและเข้าถึงแนวสายได้สะดวก อย่างไรก็ตาม ก่อนเลือกใช้งานควรพิจารณาทั้งข้อดีและข้อจำกัดให้เหมาะกับพื้นที่ติดตั้ง

ข้อดี

• ตรวจสอบแนวสายได้ง่าย: มองเห็นแนวท่อชัดเจน ช่วยให้ตรวจสอบหรือวางแผนซ่อมแซมได้สะดวก
• เหมาะกับงานต่อเติม: สามารถเดินท่อบนผนังได้โดยไม่ต้องสกัดผนังเป็นแนวยาว
• ติดตั้งสะดวก: ท่อมีน้ำหนักเบา ตัดและประกอบเข้ากับข้อต่อได้ง่าย
• ไม่เกิดสนิม: ท่อ PVC สำหรับงานไฟฟ้าไม่เกิดสนิมแบบท่อโลหะ
• จัดแนวสายเป็นระเบียบ: ช่วยรวบรวมและปกป้องสายไฟ พร้อมทำให้แนวเดินสายดูเรียบร้อย

ข้อจำกัด

• มองเห็นแนวท่อบนผนัง: อาจไม่เหมาะกับบ้านหรือห้องที่ต้องการซ่อนระบบไฟให้กลมกลืนกับงานตกแต่ง
• มีข้อจำกัดด้านความร้อน: ควรหลีกเลี่ยงบริเวณที่มีอุณหภูมิสูงเกินข้อกำหนดของผลิตภัณฑ์
• เสี่ยงเสียหายจากแรงกระแทก: ตำแหน่งที่มีโอกาสถูกชนหรือกระแทกควรพิจารณาการป้องกันเพิ่มเติมหรือเลือกท่อให้เหมาะสม
• แนวท่อที่มีมุมมากร้อยสายได้ยาก: การเดินอ้อมหรือมีจุดโค้งหลายจุดอาจทำให้ดึงและเปลี่ยนสายภายหลังได้ลำบาก

โดยรวมแล้วการเดินท่อไฟฟ้า PVC สีขาว เหมาะกับงานที่ต้องการติดตั้งแบบเดินลอย เข้าถึงระบบได้ง่าย และสะดวกต่อการตรวจสอบในอนาคต แต่ควรวางแนวท่อให้เหมาะสมกับพื้นที่ พร้อมเลือกท่อและอุปกรณ์สำหรับงานไฟฟ้าโดยตรง เพื่อให้ระบบเรียบร้อยและเหมาะกับการใช้งานในระยะยาว

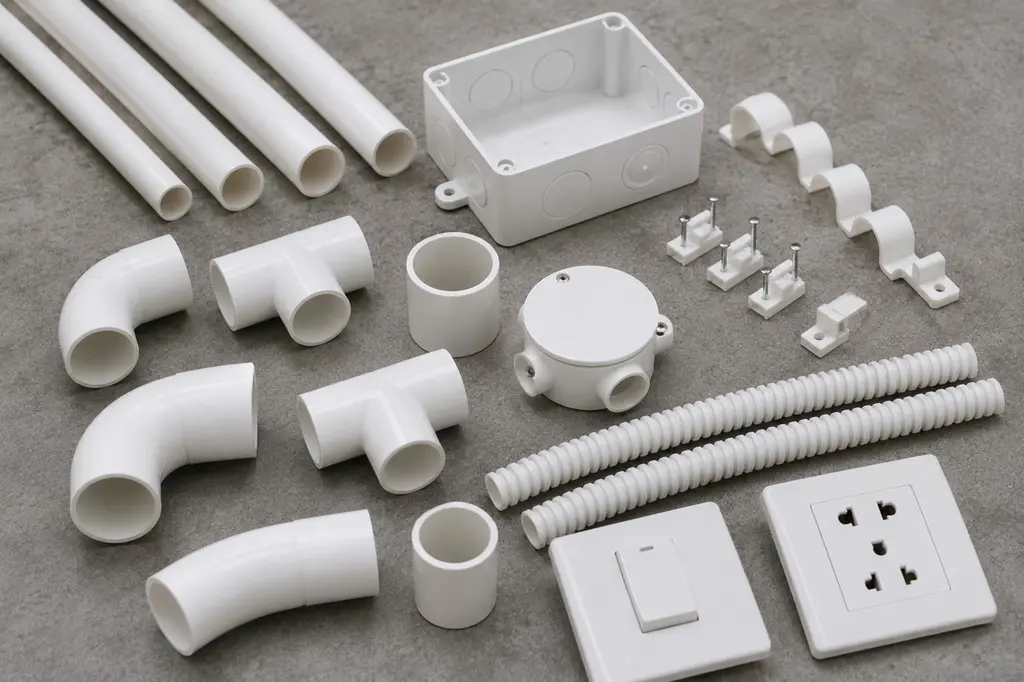

อุปกรณ์สำหรับเดินไฟท่อขาวมีอะไรบ้าง?

การเตรียมอุปกรณ์ให้ครบช่วยให้งานต่อเนื่องและลดการใช้ของผิดประเภท ต้องแยกให้ออกระหว่างอุปกรณ์สำหรับ “วางแนวท่อ” กับอุปกรณ์สำหรับ “ต่อวงจรไฟฟ้า” โดยส่วนหลังควรให้ช่างไฟเป็นผู้แนะนำในการเลือกซื้อและติดตั้ง สำหรับอุปกรณ์ที่จำเป็นสำหรับงานเดินไฟด้วยท่อขาว มีดังนี้

• ท่อ PVC หรือ UPVC สีขาวสำหรับเป็นท่อร้อยสายไฟ
• ข้อต่อตรงสำหรับเชื่อมท่อสองท่อนในแนวเดียวกัน
• ข้องอสำหรับเปลี่ยนทิศทางแนวท่อ
• สปริงดัดท่อสำหรับช่วยดัดท่อในกรณีที่ผลิตภัณฑ์รองรับวิธีดังกล่าว
• คอนเนคเตอร์สำหรับต่อท่อเข้ากล่องพักสาย กล่องสวิตช์ หรือกล่องเต้ารับ
• กิ๊บจับท่อและสกรูหรืออุปกรณ์ยึดที่เหมาะกับพื้นผิว
• กล่องพักสายและกล่องดึงสายสำหรับจุดเปลี่ยนแนวหรือจุดเชื่อมต่อ
• ตลับเมตร ดินสอ ระดับน้ำ และเชือกตีแนว
• เลื่อยหรือกรรไกรตัดท่อ พร้อมอุปกรณ์ลบคม
• เทปดึงสายหรือฟิชเทปสำหรับช่วยร้อยสาย

นอกจากท่อแล้วสิ่งสำคัญที่ต้องเลือกให้เหมาะกับการเดินท่อร้อยสายไฟก็คือข้อต่อ และกล่องพักสายต้องมีขนาดเข้าชุดกัน ส่วนสายไฟ อุปกรณ์ป้องกัน และจุดต่อวงจรต้องเลือกตามโหลดและแบบงาน

ท่อไฟสีขาวยาวกี่เมตร และมีขนาดอะไรบ้าง?

ท่อไฟสีขาวมีให้เลือกหลายขนาด โดยทั่วไปอาจพบตั้งแต่ 16, 20, 25, 32, 40 ไปจนถึง 50 มม. รวมถึงบางรุ่นที่เรียกขนาดเป็นนิ้วหรือหุน ส่วนความยาวต่อเส้นจะแตกต่างกันตามรุ่นและผู้ผลิต จึงควรตรวจสอบรายละเอียดสินค้าก่อนคำนวณจำนวนท่อที่ต้องใช้

• 16–20 มม: มักพบในงานวงจรย่อยที่มีสายไฟจำนวนไม่มาก
• 25 มม: เหมาะกับแนวที่มีสายเพิ่มขึ้นหรือต้องการเผื่อพื้นที่สำหรับดึงสาย
• 32–50 มม: มักใช้กับแนวที่มีสายหลายเส้นหรือสายขนาดใหญ่ขึ้น

นอกจากนี้หากพูดถึงขนาดท่อ หลายคนอาจเคยเห็นขนาดแบบหุนหรือนิ้วเช่น 4 หุน หรือ 1/2 นิ้ว ควรตรวจสอบขนาดจริงและข้อต่อให้ตรงกับระบบที่เลือกใช้ ดังนั้นก่อนเลือกซื้อควรตรวจสอบทั้งขนาดและความยาวของสินค้าจริง ส่วนขนาดท่อที่เหมาะสมควรพิจารณาจากชนิด จำนวน และขนาดของสายไฟ รวมถึงข้อกำหนดการติดตั้ง ไม่ควรเลือกจากประเภทห้องเพียงอย่างเดียว

อ่านบทความที่เกี่ยวข้องเพิ่มเติมได้ที่: ท่อ PVC หุนคืออะไร?

วิธีเดินไฟท่อขาวมีขั้นตอนอย่างไร

การเดินท่อที่ดีเริ่มจากวางแผนก่อนตัดวัสดุ ไม่ควรเริ่มเจาะหรือติดกิ๊บทันที เพราะตำแหน่งประตู หน้าต่าง เฟอร์นิเจอร์ และจุดใช้งานมีผลต่อแนวท่อทั้งหมด โดยขั้นตอนต่อไปนี้เป็นพื้นฐานวิธีเดินไฟท่อขาวที่ช่างมือใหม่หรือเจ้าของบ้านต้องรู้

1. วางตำแหน่งจุดใช้งานและแนวท่อ

กำหนดตำแหน่งตู้ไฟ สวิตช์ เต้ารับ โคมไฟ และกล่องพักสาย จากนั้นเลือกแนวที่สั้นและตรวจสอบง่าย หลีกเลี่ยงแนวที่อาจถูกเจาะในอนาคตหรืออยู่ใกล้แหล่งความร้อนและน้ำโดยไม่ป้องกัน

2. วัดระยะและทำเครื่องหมายบนผนัง

ใช้ตลับเมตรและระดับน้ำทำแนวให้ตรง ระบุตำแหน่งกิ๊บ กล่อง และจุดเปลี่ยนทิศทางให้ชัด การทำเครื่องหมายก่อนช่วยให้เห็นภาพรวมและปรับตำแหน่งได้โดยยังไม่เสียวัสดุ

3. เลือกขนาดท่อและอุปกรณ์ให้เข้าชุด

ตรวจจำนวนสาย ขนาดสาย และเส้นทางร่วมกับช่าง แล้วเลือกท่อ ข้อต่อ คอนเนคเตอร์ และกล่องให้เป็นระบบเดียวกัน หากท่อแน่นเกินไปจะดึงสายลำบากและแก้ไขในอนาคตยาก

4. ตัดท่อและลบคม

ตัดท่อให้ได้ฉากตามระยะที่วัดไว้ แล้วลบคมด้านในและด้านนอกทุกครั้ง คมที่เหลืออยู่สามารถขูดฉนวนสายระหว่างดึงได้ จึงไม่ควรข้ามขั้นตอนนี้แม้ปลายท่อจะมองดูเรียบแล้ว

5. ทดลองประกอบแนวท่อ

วางท่อและข้อต่อแบบยังไม่ยึดถาวรเพื่อตรวจแนว ความยาว และตำแหน่งกล่อง ลดจำนวนมุมที่ไม่จำเป็น และหลีกเลี่ยงการดัดจนท่อตีบหรือเสียรูป

6. ยึดท่อและกล่องให้แน่น

ติดตั้งกล่องและกิ๊บจับท่อตามระยะที่เหมาะกับสินค้าและพื้นผิว ท่อต้องไม่หย่อน ไม่บิด และไม่ใช้ตัวท่อรับน้ำหนักอุปกรณ์อื่น ตำแหน่งยึดควรเพิ่มใกล้กล่องและจุดเปลี่ยนทิศทาง

7. ตรวจภายในท่อก่อนร้อยสาย

ตรวจว่าภายในท่อไม่มีเศษพลาสติก คม สิ่งอุดตัน หรือความชื้น และทุกข้อต่ออยู่ในแนวเรียบร้อย ควรติดตั้งแนวท่อให้เสร็จก่อนจึงเริ่มร้อยสาย

8. ร้อยสายและต่อวงจรโดยช่างไฟ

หลังติดตั้งแนวท่อเรียบร้อย ให้ช่างไฟดำเนินการร้อยสายและต่อวงจรตามแบบ โดยจุดต่อสายควรอยู่ภายในกล่องหรือบริเวณที่สามารถเปิดตรวจสอบได้ เจ้าของบ้านสามารถตรวจดูว่าสายไม่ถูกดึงหรือกดจนเสียหาย และไม่มีจุดต่อซ่อนอยู่ภายในแนวท่อ

9. ตรวจสอบและทดสอบก่อนใช้งาน

ช่างควรตรวจความต่อเนื่องของวงจร ฉนวน การต่อลงดิน อุปกรณ์ป้องกัน และการทำงานของจุดใช้งานก่อนจ่ายไฟ เจ้าของบ้านควรตรวจแนวท่อ ฝาปิดกล่อง และป้ายระบุวงจรให้เรียบร้อย

Checklist ที่เจ้าของบ้านควรตรวจหลังช่างติดตั้งท่อเดินไฟสีขาว

หลังช่างติดตั้งท่อเดินไฟสีขาว เจ้าของบ้านสามารถตรวจสอบความเรียบร้อยของงานเบื้องต้นได้ด้วยตนเอง โดยไม่จำเป็นต้องเปิดกล่องหรือทดสอบระบบไฟฟ้า เพื่อช่วยให้พบจุดที่ควรแก้ไขก่อนรับงาน โดยสิ่งที่ควรตรวจสอบมีดังนี้

• แนวท่อตรงและเป็นระเบียบ: ท่อไม่เอียง บิด หรือหย่อนจนเห็นได้ชัด
• ท่อยึดกับพื้นผิวแน่น: กิ๊บจับท่อและจุดยึดไม่หลวม ท่อไม่ขยับเมื่อสัมผัสตามปกติ
• ข้อต่อประกอบเรียบร้อย: ข้อต่อตรง ข้องอ และคอนเนคเตอร์ไม่หลุดหรือมีช่องว่างผิดปกติ
• ตัวท่อไม่มีความเสียหาย: ตรวจดูว่าไม่มีรอยแตก รอยบุบ ท่อแบน หรือจุดดัดที่ทำให้ท่อตีบ
• กล่องพักสายเปิดตรวจสอบได้: มีฝาปิดครบและไม่ถูกซ่อนอยู่ในตำแหน่งที่เข้าถึงไม่ได้
• แนวสายไฟและสายสื่อสารจัดอย่างเหมาะสม: ตรวจสอบกับช่างว่ามีการแยกระบบตามแบบและข้อกำหนดของงาน
• ตำแหน่งท่อไม่เสี่ยงต่อความเสียหาย: หลีกเลี่ยงจุดที่มีความร้อนสูง น้ำ หรือบริเวณที่อาจถูกกระแทกโดยไม่มีการป้องกัน
• วงจรมีป้ายกำกับชัดเจน: ตู้ไฟควรระบุว่าวงจรแต่ละชุดจ่ายไฟไปยังพื้นที่หรืออุปกรณ์ใด
• ระบบผ่านการตรวจและทดสอบ: ก่อนรับงานควรให้ช่างยืนยันว่าระบบได้รับการตรวจสอบและทดสอบเรียบร้อยก่อนเริ่มใช้งาน

Checklist เหล่านี้ช่วยให้เจ้าของบ้านตรวจความเรียบร้อยของการเดินไฟท่อขาวได้ง่ายขึ้น ส่วนการตรวจค่าทางไฟฟ้า การเปิดตู้ไฟ หรือการทดสอบวงจร ควรให้ช่างไฟฟ้าที่มีความรู้และเครื่องมือเหมาะสมเป็นผู้ดำเนินการ

เดินไฟท่อขาวให้ปลอดภัยต้องวางแนวและเลือกอุปกรณ์ให้ถูก

การเดินไฟท่อขาวเป็นทางเลือกที่เหมาะกับงานเดินลอยภายในบ้านและอาคาร เพราะติดตั้งเป็นระเบียบ ตรวจสอบง่าย และสะดวกต่อการซ่อมแซมในอนาคต สิ่งสำคัญคือต้องเลือกท่อสำหรับงานไฟฟ้าโดยเฉพาะ ใช้ขนาดและอุปกรณ์ให้เหมาะกับระบบ พร้อมวางแนวและติดตั้งอย่างถูกต้อง ส่วนการต่อวงจรและตรวจสอบความปลอดภัยทางไฟฟ้าควรให้ช่างไฟฟ้าที่มีความรู้เป็นผู้ดำเนินการ
